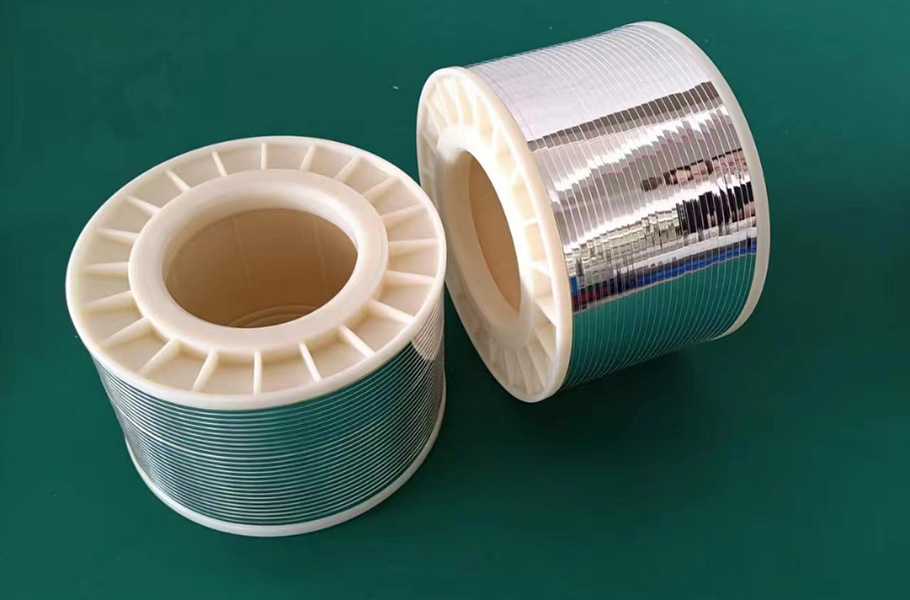

镀银铜带
发布时间：2024-08-09 03:08:27人气：110
| 软态镀银铜线机械性能 |
| 序号 |
规格（mm) |
宽度公差(mm) |
厚度公差(mm) |
伸长率(%) |
抗拉强度(Mpa) |
直流电阻率 |
| 1 |
1.5X0.05 |
±0.03 |
±0.003 |
≥20 |
≥196 |
≤0.01820 |
| 2 |
1.2X0.05 |
±0.03 |
±0.003 |
≥20 |
≥196 |
≤0.01820 |
| 3 |
2.4X0.05 |
±0.03 |
±0.003 |
≥20 |
≥196 |
≤0.01820 |
| 检测方式 |
| 序号 |
项目 |
试验方式 |
| 1 |
银层及含量 |
镀层测厚仪 |
| 2 |
标准宽厚尺寸及偏差 |
万分尺 |
| 3 |
电阻率 |
GB/T3048.2-2007 |
| 4 |
机械性能 |
拉力、伸长率试验机 |
| 5 |
外观 |
目测、放大镜 |
| 6 |
镀层连续性 |
GB/4909.9-2009 |
| 执行标准 |
Q/SY06—2018，参照JB/T3135—2011、ASTM B 298—99 |
| 型 号 |
HBY |
| 技术参数 |
镀银铜线表面应光滑不变色，无金属颗粒、毛刺、任何机械损伤等有损产品质量的缺陷。镀层连续、牢固地附着在铜线表面上，并于+（400±5）℃的高温下30分钟内，无起斑、发黑、变色现象发生 |
| 根据客户要求，银层厚度1微米以上的镀银铜线应经受多硫化钠试验1—3周期，不发黑 |
推荐资讯
